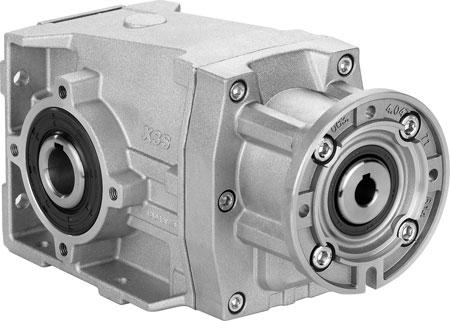

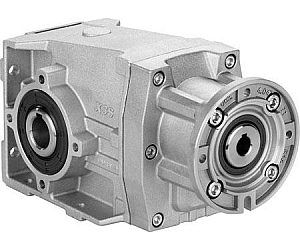

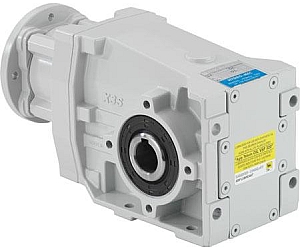

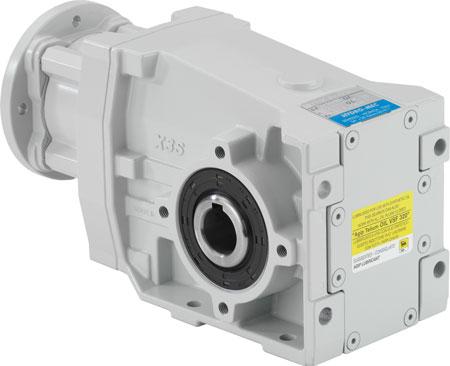

Alüminyum Gövde Konik Helisel Dişli Redüktörler
Alüminyum Gövde Konik Helisel Dişli Redüktörler
X..A Serisi Redüktörler İtalyan Hydromec firmasının üretimini yaptığı modüler, kompact ve yüksek verimli ürünlerdir. Tüm gövdeler MIL-STD 276 standadında tek parça aluminyum alaşımlıdır. Bu sayede hafif gövde yapısı ve yüksek mukavemet birlikte sunulmaktadır.
Dişliler ısıl işlem görmüş ve hassas CNC profil taşlanmıştır. X..A Serilerinde motor redüktör bağlantıları standart IEC B5-B14 yapıdadır.
Konik Helisel Dişli Redüktörler piyasada yaygın olarak ayna mahruti redüktörler, helisel konik redüktörler ve konik dişlili redüktörler olarak adlandırılmaktadır.
Teknik Tablo
| Gövde Büyüklüğü | X22S | X32S | X33S | X42A | X43A | X52A | X53A | X62A | X63A |
|---|---|---|---|---|---|---|---|---|---|
| Tahvil Oranı | 4,83 – 70,2 | 7,33 – 77,6 | 36,2 - 324 | 7,3 – 77,4 | 50,4 - 323 | 6,03 – 74,8 | 56,8 - 590 | 6,03 – 74,8 | 56,8 – 590 |
| Nominal Moment | 50 Nm | 90 Nm | 100 Nm | 150 Nm | 160 Nm | 250 Nm | 250 Nm | 410 Nm | 410 Nm |
| Çıkış Mil Çapı | 20 mm | 20 mm | 20 mm | 25 mm | 25 mm | 30 mm | 30 mm | 35 mm | 35 mm |
| Ağırlık | 3,7 kg | 6,3 kg | 6,6 kg | 7,8 kg | 7,9 kg | 12,8 kg | 12,7 kg | 15,8 kg | 16,0 kg |
Giriş Mili Seçenekleri
- Motorsuz Dolu Mil Girişli
- Standart IEC B5-B14 Flanşlı
- Motorlu (IEC)
Çıkış Mil Seçenekleri
- Kovan Çıkış Mili
- Tek Çıkış Mili
- Çift Çıkış Mili
- Shrink Disk (Sıkma Bileziği)
Modüler Çıkış Flanşı Seçenekleri
Tork Kolu
