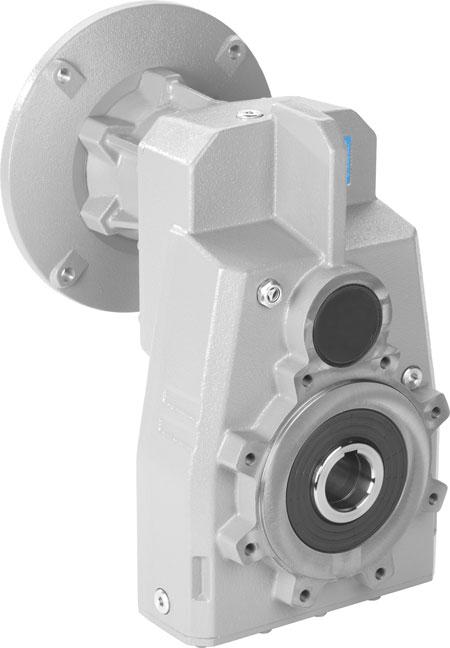

Döküm Gövde Şaft Montajlı Redüktörler
Döküm Gövde Şaft Montajlı Redüktörler
FC Serisi Redüktörler ZET Redüktör ve Hydromec firmalarının ortaklaşa üretimini yaptığı modüler, kompact ve yüksek verimli ürünlerdir. Tüm gövdeler döküm olup yüksek mukavemet sağlar. Dişliler ısıl işlem görmüş ve hassas CNC profil taşlanmıştır. Redüktörlerde eksen mesafeleri artırılmış ve yüksek yük taşıma kabiliyetleri sağlanmıştır.
FC Serilerinde motor redüktör bağlantıları standart IEC B5-B14 yapıdadır.
Şaft Montajlı Redüktörler piyasada yaygın olarak, şafta akuple redüktörler, delik milli redüktörler, askı bağlantılı redüktörler, tork kollu redüktörler ve paralel milli redüktörler olarak adlandırılmaktadır.
Teknik Tablo
| Gövde Büyüklüğü | FC61 | FC62 | FC63 | FC71 | FC72 | FC73 | FC81 | FC82 | FC83 |
|---|---|---|---|---|---|---|---|---|---|
| Tahvil Oranı | 2,76 – 6,79 | 6,57 – 71,3 | 61,9 – 562 | 6,17 – 8,21 | 8,02 – 86,3 | 75,5 – 680 | 2,65 – 6,64 | 5,98 – 50,6 | 48,6 – 300 |
| Nominal Moment | 380 Nm | 675 Nm | 675 Nm | 670 Nm | 900 Nm | 900 Nm | 1175 Nm | 2100 Nm | 2100 Nm |
| Çıkış Mil Çapı | 35 mm | 35 mm | 35 mm | 40 mm | 40 mm | 40 mm | 50 mm | 50 mm | 50 mm |
| Ağırlık | 31,0 kg | 20,8 kg | 20,8 kg | 35 kg | 30,5 kg | 30,5 kg | 78,0 kg | 82,5 kg | 68,5 kg |
Giriş Mili Seçenekleri
- Motorsuz Dolu Mil Girişli
- Standart IEC B5-B14 Flanşlı
- Motorlu (IEC)
Çıkış Mil Seçenekleri
- Kovan Çıkış Mili
- Tek Çıkış Mili
- Çift Çıkış Mili
- Shrink Disk (Sıkma Bileziği)
